Тръбопровод - перисталтичен

GORE® STA-PURE PFL тръбопровод

Поръчайте пробен образец
Поръчайте пробен образец

Преглед

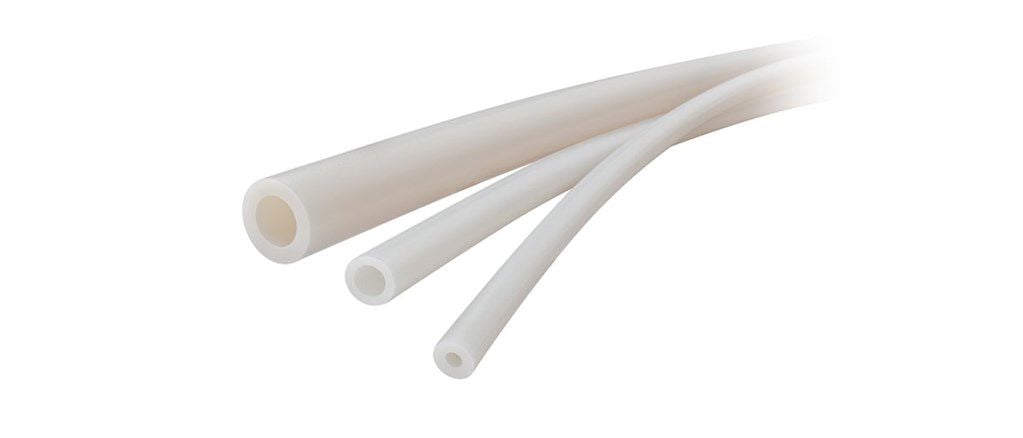

GORE STA-PURE PFL PTFE подсилени флуроеластомерни тръби

STA-PURE PFL се справя с почти всички агресивни химикали, включително органични разтворители като метил етил кетон, толуен и ацетон.

STA-PURE PFL е високоефективен композит от разширен политетрафлуоретилен (ePTFE) и перфлуороеластомер втвърден с платина, осигуряващ изключителна химическа устойчивост, изключително дълъг живот и много високо налягане на разрушаване. Той не съдържа пластификатори, киселинни акцептори и други обработващи помощни средства, което го прави един от най-чистите тръбопроводи, които се предлагат.

Изпитванията за избелване с използване на етилацетат, показаха 100 пъти по-малко извличащи се вещества отколкото при другите флуороеластомерни материали за тръби. Освен това STA-PFL има тестове от клас VI за фармацевтични приложения.

Ръководство за химическа съвместимост



Характеристики и предимства

  • Силно устойчив на агресивни химикали, включително органични разтворители
  • 50 пъти по-дълъг живот от другите флуороеластомери
  • Стабилен дебит във времето
  • Налягания до 4 бара
  • Подходящ за CIP/SIP
  • Работна температура -20 °C до 80 °C
  • Предлага се в 20 различни размера на отвора, три дебелини на стената и три дължини на елемента
  • STA-PURE PFL са търговски марки на WL Gore и Associates Inc.

Техническо резюме

РазцепванеМного ниско
Сертифициране и съответствиеUSP клас VI

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Споделяне

Спецификации

Технически спецификации

GORE® STA-PURE PFLGORE® STA-PURE PFL елементи
Размер на отвора1.6 - 17 mm1.6 - 17 mm
Размер на отвора0.0625 - 0.6692 in0.0625 - 0.6692 in
Дебелина на стената1.6 - 4.8 mm2.4 - 4 mm
Дебелина на стената0.0625 - 0.1875 in0.0945 - 0.1575 in
Дължина305 - 610 mm
Дължина12 - 24 in
ЦвятБелезникав Белезникав
ПрозрачностНепрозрачен Непрозрачен
РазцепванеМного ниско Много ниско
Сертифициране и съответствиеUSP клас VI USP клас VI
Работен температурен диапазон -20 °C до 80 °C-20 °C до 80 °C
Работен температурен диапазон -4 °F до 176 °F-4 °F до 176 °F
Твърдост, Шор A (5 сек)85+/-10 85+/-10
UV устойчивост Отлично Отлично
Абсорбция на водаНиско Ниско
Методи за стерилизацияCIP, Автоклав, Почистване с пара на място CIP, Автоклав, Почистване с пара на място

Конструктивни материали

ТръбопроводКомпозит от разширен политетрафлуоретилен (ePTFE) и перфлуороеластомер втвърден с платина
Материал на конектораPVDF, Неръждаема стомана

Валидиране

Пакет за валидиране за GORE STA-PURE PFL тръби

Поискайте пакет за валидиране за GORE STA-PURE PFL тръби.

Заявка за пълни указания за валидиране

Отказ от отговорност: С настоящото се съгласявате, че предоставеното ръководство за валидиране е само за лична употреба, за да подпомогне окачествяването на продуктите, изброени в ръководството за валидиране.

Вие също така се съгласявате, че няма да копирате, разпространявате, предавате, възлагате, продавате, излъчвате, отдавате под наем, споделяте, заемате, променяте, адаптирате, редактирате или прехвърляте ръководството за валидиране на която и да е друга страна без предварително съгласие от WMFTS.

Отказ от отговорност: С настоящото се съгласявате, че предоставеното ръководство за валидиране е само за лична употреба, за да подпомогне окачествяването на продуктите, изброени в ръководството за валидиране.

Вие също така се съгласявате, че няма да копирате, разпространявате, предавате, възлагате, продавате, излъчвате, отдавате под наем, споделяте, заемате, променяте, адаптирате, редактирате или прехвърляте ръководството за валидиране на която и да е друга страна без предварително съгласие от WMFTS.

Литература

Брошури

  1. Biopharm tubing (EN).pdf
    PDF - 2,5mb

Спецификации

  1. GORE® STA-PURE PFL Elements datasheet (BG).pdf
    PDF - 162,9kb
  2. GORE® STA-PURE PFL datasheet (BG).pdf
    PDF - 162,4kb

Информация за поръчка

Продуктови кодове

GORE® STA-PURE PFL продуктови кодове

Налични размери на STA-PURE PFL тръбопровод за помпа
Отвор Стена Не Дължина на елемента Номер на част
mm инч mm инч   mm
1,6 1/16 1,6 1/16 14 305 966.0016.016
3,2 1/8 1,6 1/16 16 305 966.0032.016
4,8 3/16 1,6 1/16 25 305 966.0048.016
6,4 1/4 1,6 1/16 17 305 966.0064.016
8,0 5/16 1,6 1/16 18 305 966.0080.016
1,6 1/16 1,6 1/16 14 355 966.0016.L16
3,2 1/8 1,6 1/16 16 355 966.0032.L16
4,8 3/16 1,6 1/16 25 355 966.0048.L16
6,4 1/4 1,6 1/16 17 355 966.0064.L16
8,0 5/16 1,6 1/16 18 355 966.0080.L16
1,6 1/16 2,4 3/32 119 355 966.0016.024
3,2 1/8 2,4 3/32 120 355 966.0032.024
4,8 3/16 2,4 3/32 15 355 966.0048.024
6,4 1/4 2,4 3/32 24 355 966.0064.024
8,0 5/16 2,4 3/32 121 355 966.0080.024
9,6 3/8 2,4 3/32 122 610 966.0096.024
6,4 1/4 3,2 1/8 26 610 966.0064.032
9,6 3/8 3,2 1/8 73 610 966.0096.032
12,0 15/32 4,0 5/32 - 610 966.0120.040
12,7 1/2 3,2 1/8 82 610 966.0127.032
12,7 1/2 4,8 3/16 - 610 966.0127.048
15,9 5/8 3,2 1/8 184 610 966.0159.032
17,0 43/64 4,0 5/32 - 610 966.0170.040

Продуктови кодове на елементи от STA- PURE PFL

Кодове за поръчка на двойно сегментен Y-образен елемент Kynar от STA- PURE PFL
Отвор Дебелина на стената Продуктови кодове
mm инч mm инч
1,6 1/16 2,4 3/32 966.E016.K24
3,2 1/8 2,4 3/32 966.E032.K24
4,8 3/16 2,4 3/32 966.E048.K24
6,4 1/4 2,4 3/32 966.E064.K24
8,0 5/16 2,4 3/32 966.E080.K24
8,0 5/16 4,0 5/32 966.E080.K40
12,0 15/32 4,0 5/32 966.E120.K40
Кодове за поръчка на LoadSure елементи от STA- PURE PFL
Име на продукта Продуктови кодове
STA- PURE PFL 520 LoadSure елемент за бързо освобождаване с 3,2 mm отвор 966.0032.PFQ
STA- PURE PFL 520 LoadSure Tri-Clamp елемент с 3,2 mm отвор 966.0032.PFT
STA- PURE PFL 520 LoadSure елемент за бързо освобождаване с 6,4 mm отвор 966.0064.PFQ
STA- PURE PFL 520 LoadSure Tri-Clamp елемент 6,4 mm 966.0064.PFT
STA- PURE PFL 520 LoadSure елемент за бързо освобождаване с 9,6 mm отвор 966.0096.PFQ
STA- PURE PFL 520 LoadSure Tri-Clamp елемент с 9,6 mm отвор 966.0096.PFT
STA-PURE PFL 620 LoadSure Tri-Clamp елемент от неръждаема стомана с 12,0 mm отвор 966.T120.SST
STA-PURE PFL 620 LoadSure Tri-Clamp елемент от неръждаема стомана със 17,0 mm отвор 966.T170.SST

Препоръчвани продукти

  1. 530 процесни помпи

    530 процесни помпи

    Дебити до 3,5 л/мин (55 галона САЩ в час) и налягания до 7 бара (100 фунта на кв. инч). Прецизен обхват на управление на оборотите 2 200:1.

    Помпи - помпи в корпус

  2. 630 процесни помпи

    630 процесни помпи

    Дебити до 18 л/мин (4,76 галона САЩ в минута) и налягания до 4 бара (60 фунта на кв. инч). Прецизен обхват на управление на оборотите 2 650:1.

    Помпи - помпи в корпус

  3. 730 процесни помпи

    730 процесни помпи

    Дебити до 33 л/мин (8,8 галона САЩ в минута) и налягания до 2 бара (30 фунта на кв. инч). Прецизен обхват на управление на оборотите 3 600:1.

    Помпи - помпи в корпус

Свързани продукти

  2. GORE® STA-PURE серия PCS тръбопровод

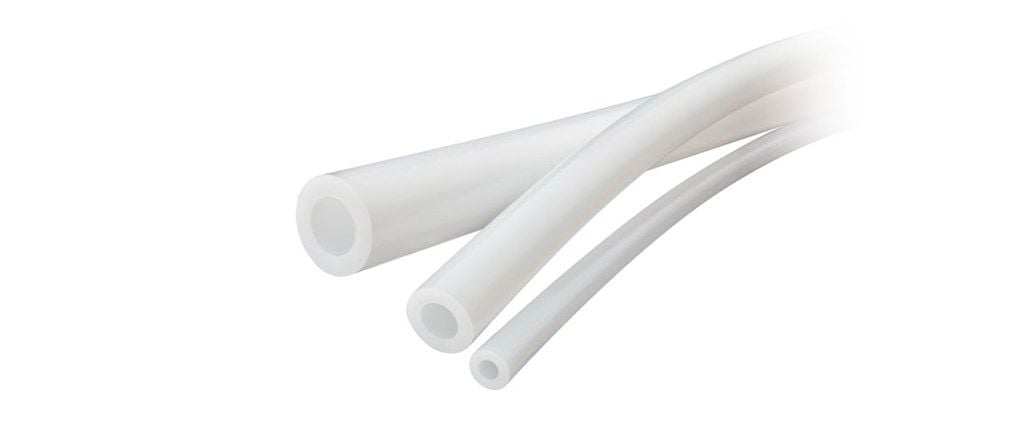

    GORE® STA-PURE серия PCS тръбопровод
