Клапани - задвижващи механизми

Подравнени ръчни задвижващи механизми за клапани

Организирайте демонстрация
Организирайте демонстрация

Преглед

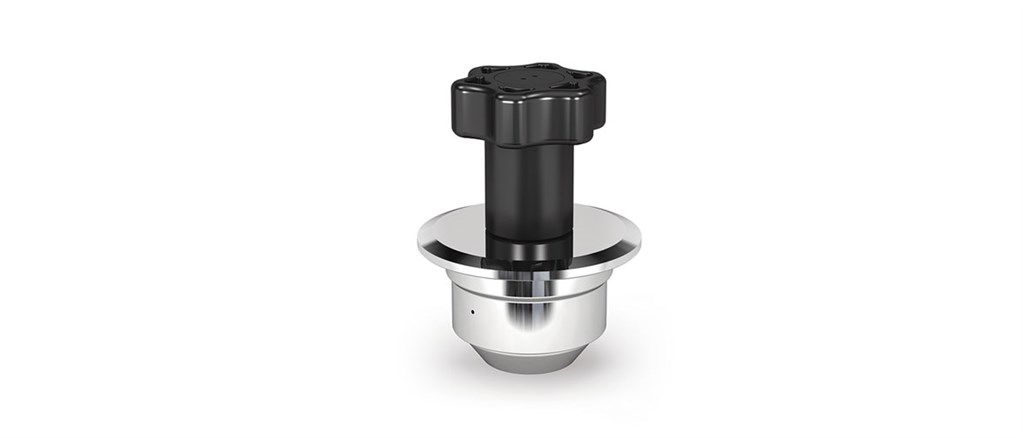

Подравнени ръчни задвижващи механизми за клапани

Серията задвижващи механизми AKS е серия леки задвижващи механизми, което намалява инсталационните нужди за тръбопроводни системи с подравнени клапани, намалявайки нуждите от обработка и поддръжка. Издръжлив, лесен за поддържане задвижващ механизъм, изработен от пластмасов корпус и интерфейс на мембрана от неръждаема стомана. Тези задвижващи механизми се предлагат в размери от 0,5 до 1,5".

Характеристики и предимства

  • Хигиеничен дизайн с лазерно гравирани серийни номера на корпуса на задвижващия механизъм поддържа пълна проследяемост на продукта и cGMP
  • Лека конструкция от неръждаема стомана и пластмаса с втулка от неръждаема стомана 304 и найлонова дръжка
  • Опции за ръчно управление, които отговарят на вашите нужди
  • Визуална индикация за отворен/затворен статус
  • 150 фунта на кв. инч максимална уплътняваща сила

Техническо резюме

Макс. работно налягане10 бар
Макс. работно налягане150 psi
СертифициранеISO9001
Стандарти3-A, ASME BPE, CE-PED

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Споделяне

Спецификации

Технически спецификации

Подравнени ръчни задвижващи механизми за клапани
Размери0,5", 0,75", 1,0", 1,5"
Индикация на позициятаИндикацията за позицията на ръчните втулки на задвижващия механизъм и на пневматичните валове на задвижващия механизъм осигурява визуално потвърждение на позицията на клапана
Макс. работно налягане10 бар
Макс. работно налягане150 psi
Работен температурен диапазон До 135 °C
Работен температурен диапазон До 275 °F
СертифициранеISO9001
Стандарти3-A, ASME BPE, CE-PED

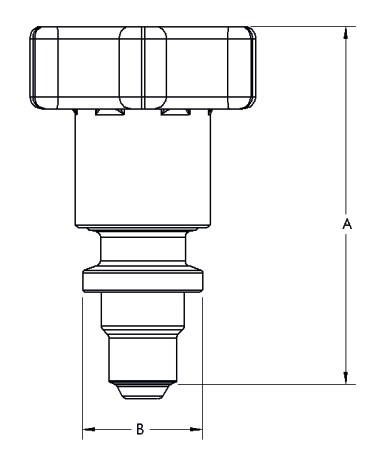

Подравнени ръчни задвижващи механизми за клапани размери

Размер (инчове) A мм (инчове) B мм (инчове) Макс. ход мм (инчове) Тегло кг (фунтове) Хлабина, необходима за сваляне, мм (инчове)
0,50 94,0 (3,7) 31,5 (1,2) 4,6 (0,18) 0,4 (0,8) 144,8 (5,7)
0,75 91,4 (3,6) 50,8 (2,0) 5,6 (0,22) 0,6 (1,2) 142,2 (5,6)
1,00 106,7 (4,2) 63,5 (2,5) 7,6 (0,30) 0,9 (1,9) 182,9 (7,2)
1,50 106,7 (4,2) 91,4 (3,6) 10,2 (0,40) 1,5 (3,3) 195,6 (7,7)

Конструктивни материали

КорпусНайлон, Неръждаема стомана 304
Вал на задвижващ механизъмНеръждаема стомана 316
О-пръстенEPDM (етилен-пропилен-диенов мономер)
УплътненияEPDM (етилен-пропилен-диенов мономер)

Литература

Брошури

  1. ASEPCO weirless radial diaphragm valves (EN).pdf
    PDF - 600,3kb

Спецификации

  1. In-line Valve Manual Actuators datasheet (BG).pdf
    PDF - 257,5kb

Информация за поръчка

Продуктови кодове

Подравнени ръчни задвижващи механизми за клапани продуктови кодове

Номер на продукта Описание на продукта
FM05-01 0,5" ръчен задвижващ механизъм AKS за безпрагов радиален подравнен клапан
IM08-01 0,75" ръчен задвижващ механизъм AKS за безпрагов радиален подравнен клапан
IM10-01 1,0" ръчен задвижващ механизъм AKS за безпрагов радиален подравнен клапан
IM15-01 1,5" ръчен задвижващ механизъм AKS за безпрагов радиален подравнен клапан
