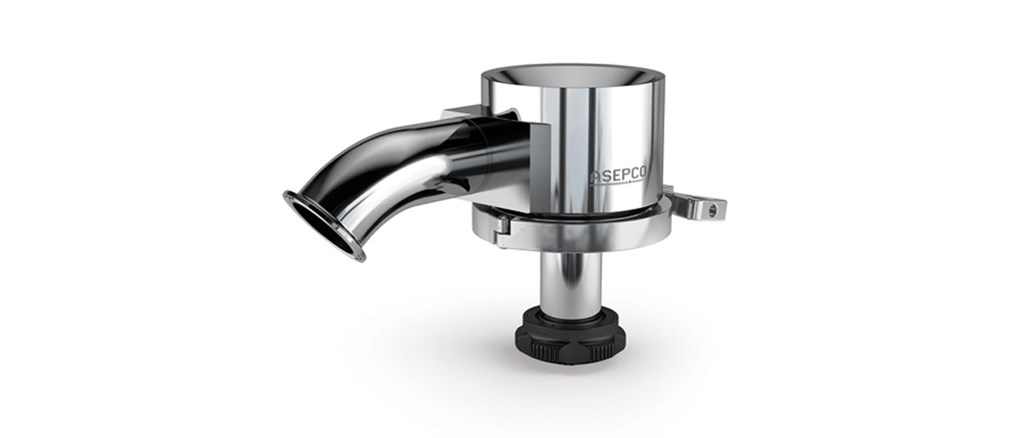

Тангенциален клапан ASEPCO Weirless Radial diaphragm™

Проектирани специално да отговарят на строгите изисквания на индустрията за био обработка Weirless Radial diaphragm клапани предлагат решения за най-предизвикателните приложения. Лесно е да заварявате нашите клапани наистина наравно с дъното на резервоара с нашия дебел заваръчен фланец за тежки натоварвания. Няма гарнитури, болтове или шевове.

Характеристики и предимства

Радиална мембрана, елиминира задържането на вещества, за лесно почистване
Изместен от центъра изход за възможност за пълно оттичане, когато е монтиран на наклона на главата на съда
Прост монтажен възел с тройна скоба прави поддръжката с 80 % по-бърза
Не необходимо повторно регулиране или повторно затягане

Техническо резюме

Изходни връзки	Край на тръбата, Хигиенна скоба
Макс. работно налягане	17 бар
Макс. работно налягане	250 psi
Съвместими задвижващи механизми	Компактен пневматичен, Неуспешно затваряне, Неуспешно отваряне, Ръчен
Съвместими мембрани	EPDM (етилен-пропилен-диенов мономер), Витон, Силикон, Силикон плюс
Опции за повърхностно покритие	Електрополиран, Макс. 10 микроинча Ra (0,25 микрона Ra), Макс. 15 микроинча Ra (0,375 микрона Ra), Макс. 20 микроинча Ra (0,5 микрона Ra)
Сертифициране	ISO9001
Стандарти	ASME BPE, CE-PED

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Производителност

Дебити на тангенциалния клапан
Размер	Cv при 0,07 бара (1 фунт на кв. инч)
инча	литра в минута	галони САЩ в минута
1,00	59,8	15,8
1,50 (вярно)	180	48
1,50	212	56
2,00	272	72
2,50	340	90
3,00	643	170

Спецификации

Технически спецификации

	Тангенциални клапани
Дебит	59.8 - 643 л/мин.
Дебит	15.8 - 170 галони САЩ в минута
Размери	1,0", 1,5", 2,0", 2,5", 3,0"
Изходни връзки	Край на тръбата, Хигиенна скоба
Макс. работно налягане	17 бар
Макс. работно налягане	250 psi
Работен температурен диапазон	-51 °C до 177 °C
Работен температурен диапазон	-60 °F до 350 °F
Съвместими задвижващи механизми	Компактен пневматичен, Неуспешно затваряне, Неуспешно отваряне, Ръчен
Съвместими мембрани	EPDM (етилен-пропилен-диенов мономер), Витон, Силикон, Силикон плюс
Опции за повърхностно покритие	Електрополиран, Макс. 10 микроинча Ra (0,25 микрона Ra), Макс. 15 микроинча Ra (0,375 микрона Ra), Макс. 20 микроинча Ra (0,5 микрона Ra)
Сертифициране	ISO9001
Стандарти	ASME BPE, CE-PED
Тегло	1.63 - 17.5 кг
Тегло	3.6 - 38.59 фунтове

Температурният диапазон зависи от материала на мембраната.

Тангенциални клапани размери

TR/TLXX-100-X: Монтиран на равно тангенциален клапан
Размер	B		B		C - с пневматичен задвижващ механизъм		C - с ръчен задвижващ механизъм		D
инча	mm	in	mm	in	mm	in	mm	in	mm	in
1,00	111	4,37	52	2,04	173	6,82	134	5,26	76	2,98
1,50	132	5,19	66	2,60	189	7,42	144	5,65	66	2,60
2,00	171	6,72	82	3,22	213	8,40	193	7,59	120	4,71
2,50	192	7,54	102	4,00	274	10,77	214	8,43	125	4,91
3,00	171	6,75	101	3,97	274	10,77	214	8,42	125	4,91

Тегла

Тегла
Размер	Корпус на клапана		Общо тегло с ръчен задвижващ механизъм		Общо тегло с пневматичен задвижващ механизъм
инча	кг	фунт	кг	фунт	кг	фунт
1,00	1,63	3,60	3,5	7,80	3,92	8,65
1,50	2,15	4,75	3,78	8,35	4,44	9,80
2,00	7,43	16,38	10	22,93	11,22	24,73
2,50	17,50	38,59	21	45,59	28,28	62,34
3,00	17,50	38,59	21	45,58	28,27	62,33

Конструктивни материали

Материал

Hastelloy C22, Hastelloy C276, Неръждаема стомана 316L, Неръждаема стомана AL-6XN

Литература

Брошури

ASEPCO weirless radial diaphragm valves (EN).pdf
PDF - 600,3kb

Спецификации

Tangential Valves datasheet (BG).pdf
PDF - 411kb

Ръководства

Tank valve manual (EN).pdf
PDF - 2,4mb

Задвижващи механизми

Задвижващият механизъм от серията АKS** за вентили на резервоар е издръжлив, лесен за поддръжка задвижващ механизъм, изработен от пластмасов корпус и интерфейс с диафрагма от неръждаема стомана. Полученият задвижващ механизъм има хигиеничен дизайн, който е в съответствие с GMP.

Нашите задвижващия механизми за вентили на резервоар също се предлагат в серията задвижващи механизми AJS, които осигуряват същата производителност, но в пакет за тежки натоварвания.

И двете версии предлагат ръчни и пневматични опции, снабдени са с лазерно гравирани серийни номера за проследимост и имат водеща на пазара тригодишна гаранция. Лесно е да добавите автоматизация към пневматичните версии чрез монтаж на превключватели или контролери от всеки производител.

Работа с всички производители на линейни превключватели и контролери (напр. Westlock, Stonel, Burkert и др.)

**Задвижващият механизъм от серията AKS се предлага само в размери 0,5 до 1,5"

Мембрани

Множество материали се справят с практически всяка температура, налягане и химическо предизвикателство в хранително-вкусовата промишленост и биофармацията.

Материалите включват:

Силикон
EPDM (етилен-пропилен-диенов мономер)
Силикон плюс
Витон А
Витон А (пароустойчив)
Витон GF
PTFE

Всички диафрагми са лазерно гравирани с дати на втвърдяване и партидни номера, като се гарантира, че те са напълно проследими.

Информация за поръчка

Продуктови кодове

Тангенциални клапани продуктови кодове

Код на модела	Описание на частта
TL10-100-1	Радиален клапан, 1” на равно с резервоара, тангенциално ляво EN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 1” 45̊ изход със затяган край, плоска мембрана, 20 микро-инча Ra повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
TL17-100-1	Радиален клапан, 1,5” на равно с резервоара, тангенциално ляво EN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 1,5” 45̊ изход със затяган край, плоска мембрана, 20 микро-инча Ra повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
TL20-100-1	Радиален клапан, 2” на равно с резервоара, тангенциално ляво EN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 2” 45̊ изход със затяган край, плоска мембрана, 20 микро-инча Ra повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
TL30-100-1	Радиален клапан, 3” на равно с резервоара, тангенциално ляво EN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 3” 45̊ изход със затяган край, плоска мембрана, 20 микро-инча Ra повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
TR10-100-1	Радиален клапан, 1” на равно с резервоара, тангенциално дясно ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 1” 45̊ изход със затяган край, плоска мембрана, 20 микро-инча Ra повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
TR15-100-1	Радиален клапан, 1,5” на равно с резервоара, тангенциално дясно ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 1,5” 45̊ изход със затяган край, плоска мембрана, 20 микро-инча Ra повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
TR20-100-1	Радиален клапан, 2” на равно с резервоара, тангенциално дясно ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 2” 45̊ изход със затяган край, плоска мембрана, 20 микро-инча Ra повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
TR30-100-1	Радиален клапан, 3” на равно с резервоара, тангенциално дясно ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 3” 45̊ изход със затяган край, плоска мембрана, 20 микро-инча Ra повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм

Забележка: За допълнителни конфигурации се свържете с Watson-Marlow.
