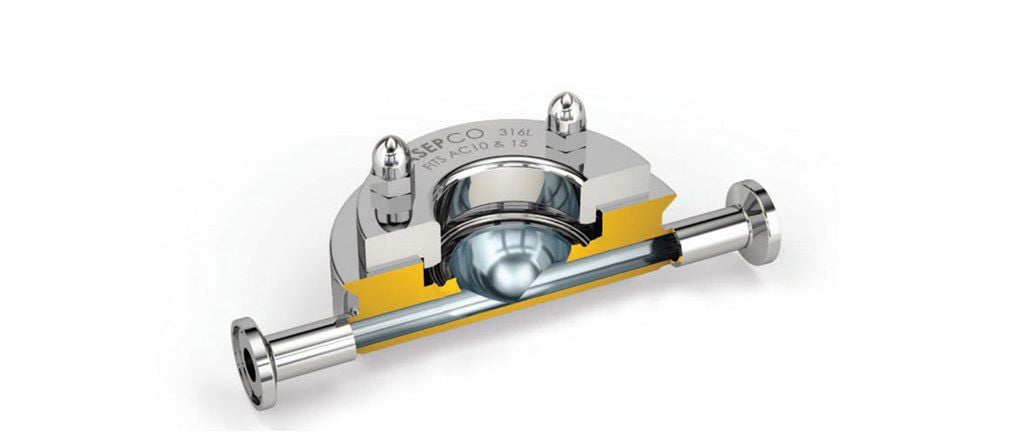

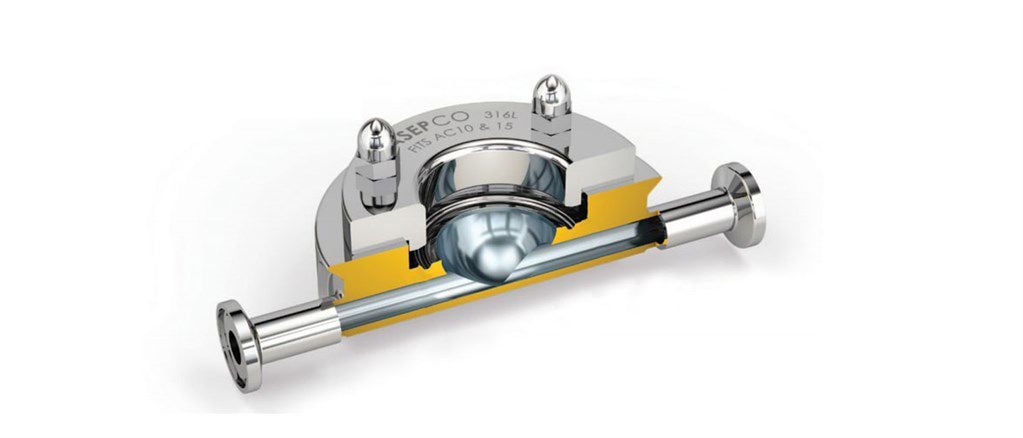

ASEPCONNECT™ линеен конектор

Конекторите за близко свързване ASEPCO са за свързване на монтирани на равно сонди и инструменти за обработка на линии. Те са по-лесни за инсталиране и почистване от алтернативите и имат патентованото асептично уплътнение на ASEPCO, което се основава на същото надеждно уплътнение, което ще намерите в нашите клапани.

Характеристики и предимства

Патентованата уплътняваща повърхност подобрява уплътнителния ръб на гарнитурата, за да елиминира течовете
Чист, асептичен дизайн за употреба при критични асептични приложения
Лесен за поставяне, уплътняване и инспектиране, като по този начин се намаляват разходите за поддръжка
Безшевният дизайн елиминира задънените краища и течовете при свръзките
Шпилки Monel предотвратяват протриване по време на поддръжка
Процепи с хлабини за използване с късащи се дискове
Опционалният интегриран клапан позволява лесна стерилизация

Техническо резюме

Тип монтаж	Промиване
Връзка	Tri-clamp връзка за компоненти
Опции за повърхностно покритие	Електрополиран, Макс. 10 микроинча Ra (0,25 микрона Ra), Макс. 15 микроинча Ra (0,375 микрона Ra), Макс. 20 микроинча Ra (0,5 микрона Ra)
Сертифициране	ISO9001
Стандарти	ASME BPE, CE-PED

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Спецификации

Технически спецификации

	ASEPCONNECT линейни
Тип монтаж	Промиване
Размери	1,0", 1,5", 2,0"
Връзка	Tri-clamp връзка за компоненти
Работен температурен диапазон	-80 °C до 200 °C
Работен температурен диапазон	-112 °F до 392 °F
Диапазон на работното налягане на манометъра	-14.5 фунта на кв. инч до 101.5 psig
Опции за повърхностно покритие	Електрополиран, Макс. 10 микроинча Ra (0,25 микрона Ra), Макс. 15 микроинча Ra (0,375 микрона Ra), Макс. 20 микроинча Ra (0,5 микрона Ra)
Сертифициране	ISO9001
Стандарти	ASME BPE, CE-PED
Тегло	1.81 - 2.36 кг
Тегло	4 - 5.2 фунтове

(Максималното работно налягане се определя от разчетното налягане на гарнитурата, използвана при монтажа.)

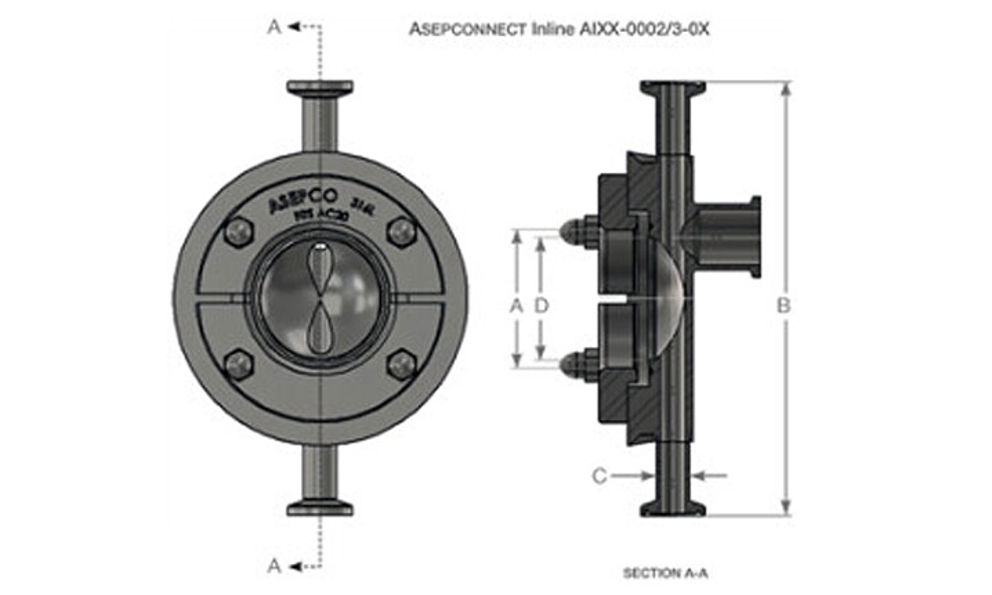

ASEPCONNECT Inline размери

Размер	A	B	C	D
инча	мм ( инча)	мм ( инча)	мм ( инча)	мм ( инча)
1,50	41,7 (1,64)	156,2 (6,15)	12,7 (0,50)	34,8 (1,37)
2,00	54,1 (2,13)	168,9 (6,65)	12,7 (0,50)	47,5 (1,87)

Размер	Безпрагов размер	A	B	C	D
инча	инча	мм ( инча)	мм ( инча)	мм ( инча)	мм ( инча)
1,50	0,50	41,7 (1,64)	156,2 (6,15)	12,7 (0,50)	34,8 (1,37)
2,00	0,50	54,1 (2,13)	168,9 (6,65)	12,7 (0,50)	47,5 (1,87)
1,50	0,75	41,7 (1,64)	156,2 (6,15)	19,1 (0,75)	34,8 (1,37)
2,00	0,75	54,1 (2,13)	168,9 (6,65)	19,1 (0,75)	47,5 (1,87)

Конструктивни материали

Материал

Hastelloy C22, Hastelloy C276, Неръждаема стомана 316L, Неръждаема стомана AL-6XN

Управление

Тегла

Размер	ASEPCONNECT Inline AIXX-0001	ASEPCONNECT Inline AIXX-0002	ASEPCONNECT Inline AIXX-0003
инча	кг (фунта)	кг (фунта)	кг (фунта)
1,50	1,81 (4,0)	1,77 (3,9)	2,09 (4,6)
2,00	2,36 (5,2)	2,18 (4,8)	2,54 (5,6)

Литература

Спецификации

ASEPCONNECT Inline datasheet (BG).pdf
PDF - 968kb

Информация за поръчка

Продуктови кодове

Номер на продукта	Описание на продукта
AI10-0006-2	Asepconnect възел 1" Редови монтаж подходящ за 0,75" линейно съединение със заварен край 316L/EN 1.4435 15 Ra механично включва скоба
AI10-0007-2	Asepconnect възел 1" Редови монтаж подходящ за DN15 (DIN32676 Range A) линейно съединение със заварен край 316L/EN 1.4435 15 Ra механично включва скоба
AI15-0001-01	Asepconnect възел 1,5" Редови монтаж подходящ за 0,5" линейно съединение със заварен край 316L/EN 1.4435 20 Ra механично включва скоба
AI15-0401-01	Asepconnect възел 1,5" Редови монтаж подходящ за 0,5" линейно съединение със заварен край 316L/EN 1.4435 20 Ra микроинча повърхност, електрически полирана и пасивирана, включва скоба

Препоръчвани продукти

Редови клапани

Най-продаваният ни редови клапан, който се характеризира се с 180 градуса ъгъл на монтиране с превъзходна възможност източване в множество ориентации

Клапани - редови клапани
Силиконови и силиконови плюс мембрани

Мембрани на клапани. Силикон от медицински клас се предлага с бяло или прозрачно покритие. Версия с третирана с Parylene повърхност е на разположение.

Клапани - мембрани
Подравнени ръчни задвижващи механизми за клапани

Издръжливи, лесни за поддържане ръчни задвижващи механизми, изработени от пластмасов корпус и интерфейс на мембрана от неръждаема стомана.

Клапани - задвижващи механизми
Блокови и обезвъздушителни клапани

Елиминирайте обичайния задънен край между уплътняващите точки в надежден блоков и обезвъздушителен клапан.

Клапани - редови клапани
Стерилни клапани за достъп

Намалете до минимум обема на задържане с два пътя на потока в един ефективен клапан.

Клапани - редови клапани

Свързани продукти

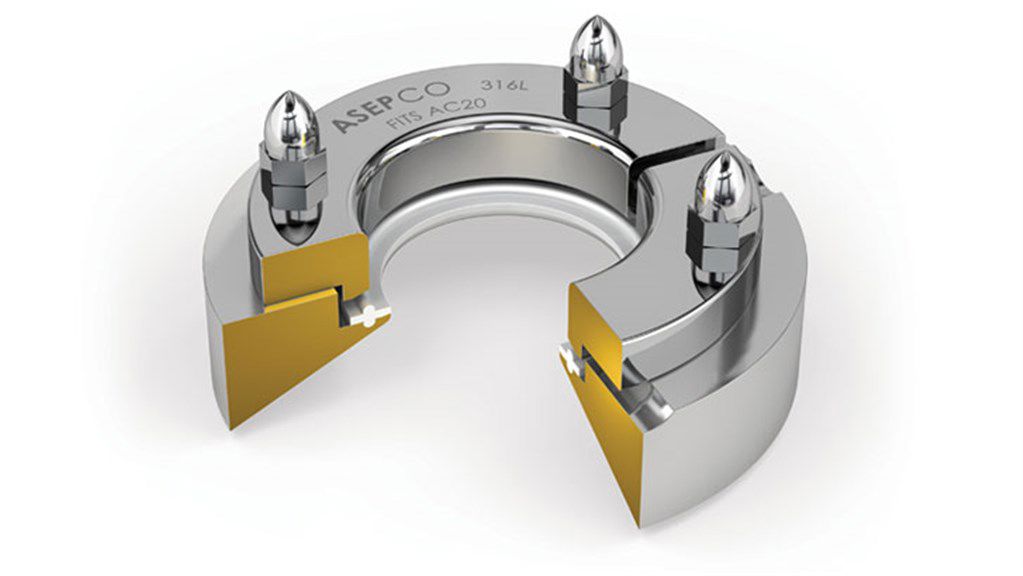

ASEPCONNECT™
