Клапани - конектори

ASEPCONNECT™

Организирайте демонстрация
Организирайте демонстрация

Преглед

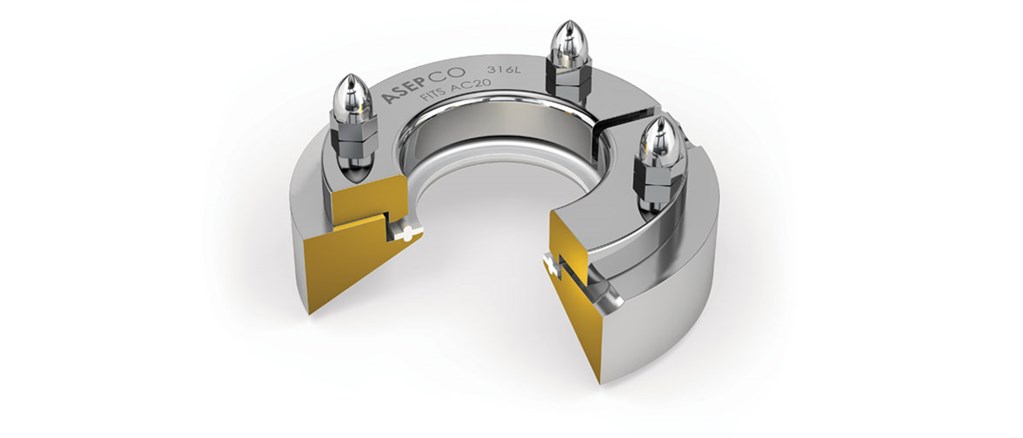

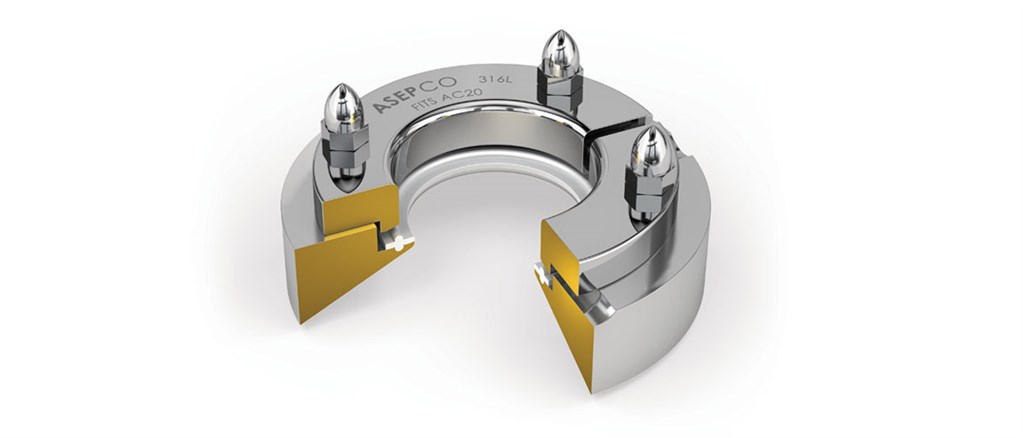

Плътно свързан асептичен ASEPCONNECT™

Конекторите за близко свързване ASEPCO са за свързване на монтирани на равно сонди и инструменти за обработка на линии. Те са по-лесни за инсталиране и почистване от алтернативите и имат патентованото асептично уплътнение на ASEPCO, което се основава на същото надеждно уплътнение, което ще намерите в нашите клапани.

Характеристики и предимства

  • Чист, асептичен дизайн
  • Патентована съставна гарнитура
  • Дизайн за скрит монтаж
  • Лесен за поставяне, уплътняване, проверка
  • Голям външен диаметър

Техническо резюме

Тип монтажПромиване
ВръзкаЗаварен корпус с Tri-clamp връзка за компоненти
Опции за повърхностно покритиеЕлектрополиран, Макс. 10 микроинча Ra (0,25 микрона Ra), Макс. 15 микроинча Ra (0,375 микрона Ra), Макс. 20 микроинча Ra (0,5 микрона Ra)
СертифициранеISO9001
СтандартиASME BPE, CE-PED

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Споделяне

Спецификации

Технически спецификации

ASEPCONNECT
Тип монтажПромиване
Размери0,375", 0,5", 0,75", 1,0", 1,5", 2,0", 2,5", 3,0", 4,0"
Дебелина1" стандартна височина
ВръзкаЗаварен корпус с Tri-clamp връзка за компоненти
Работен температурен диапазон -80 °C до 200 °C
Работен температурен диапазон -112 °F до 392 °F
Диапазон на работното налягане на манометъра -14.5 фунта на кв. инч до 101.5 psig
Опции за повърхностно покритиеЕлектрополиран, Макс. 10 микроинча Ra (0,25 микрона Ra), Макс. 15 микроинча Ra (0,375 микрона Ra), Макс. 20 микроинча Ra (0,5 микрона Ra)
СертифициранеISO9001
СтандартиASME BPE, CE-PED
Тегло0.55 - 3.36 кг
Тегло1.2 - 7.4 фунтове
Максималното работно налягане се определя от разчетното налягане на гарнитурата, използвана при монтажа.

ASEPCONNECT размери

Модел # Размер A B C D E
инча мм ( инча) мм ( инча) мм ( инча) мм ( инча) мм ( инча)
AC04-0001 0,375 20,1 (0,790) 7,0 (0,275) 60,6 (2,385) 20,1 (0,790) 19,1 (0,750)
AC05-0001 0,50 20,1 (0,790) 9,.4 (0,370) 60,6 (2,385) 20,1 (0,790) 19,1 (0,750)
AC08-0001 0,75 20,1 (0,790) 15,7 (0,620) 60,6 (2,385) 20,1 (0,790) 19,1 (0,750)
AC10-0001 1,00 43,7 (1,720) 22,1 (0,870) 100,5 (3,955) 30,6 (1,205) 29, (1,54)
AC15-0001 1,50 43,7 (1,720) 34,8 (1,370) 100,5 (3,955) 30,6 (1,205) 29, (1,54)
AC20-0001 2,00 55,1 (2,170) 47,5 (1,870) 114,3 (4,500) 29,0 (1,140) 40,7 (1,603)
AC25-0001 2,50 65,5 (2,580) 60,2 (2,370) 130,0 (5,120) 29,7 (1,171) 60,2 (2,370)
AC30-0001 3,00 78,0 (3,070) 72,9 (2,870) 147,3 (5,800) 29,7 (1,171) 95,3 (3,750)
AC40-0001 4,00 104,9 (4,130) 97,4 (3,835) 173,9 (6,845) 29,0 (1,141) 127,0 (5,000)

Конструктивни материали

МатериалHastelloy C22, Hastelloy C276, Неръждаема стомана 316L, Неръждаема стомана AL-6XN

Управление

Тегла

Размер ASEPCONNECT
инча кг (фунта)
0,375 0,55 (1,2)
0,50 0,55 (1,2)
0,75 0,55 (1,2)
1,00 1,36 (3,0)
1,50 1,36 (3,0)
2,00 1,68 (3,7)
2,50 2,59 (5,7)
3,00 2,59 (5,7)
4,00 3,36 (7,4)

Литература

Спецификации

  1. ASEPCONNECT datasheet (BG).pdf
    PDF - 821,6kb

Информация за поръчка

Продуктови кодове

Номер на продукта Описание на продукта
AC10-0001-01 Asepconnect възел 1" Монтаж на съд 1” дебелина Изравнено чело Ø 3,3" 316L 20ra механично включва скоби
AC15-0001-01 Asepconnect възел 1,5" Монтаж на съд 1" дебелина Изравнено чело Ø 4" 316L 20ra механично включва скоби
AC15-0101-01 Asepconnect възел 1,5" Монтаж на съд 1,5" дебелина Изравнено чело Ø 4" 316L 20ra механично включва скоби
AC15-1001-01 Asepconnect възел 1,5" Монтаж на съд 1” дебелина Изравнен монтаж Ø 3,346" 316L 20ra механично включва скоби
AC15-1401-01 Asepconnect възел 1,5" Монтаж на съд 1" дебелина 15° чело Ø 6" 316L 20Ra механично включва скоби
AC20-0001-01 Asepconnect възел 2" Монтаж на съд 1" дебелина Изравнено чело Ø 4,5" 316L 20Ra механично включва скоби
AC20-0101-01 Asepconnect възел 2" Монтаж на съд 1,5" дебелина Изравнено чело Ø 4,5" 316L/EN 1.4435 20 Ra механично включва скоби
AC20-0201-01 Asepconnect възел 2" Монтаж на съд 2" дебелина Изравнено чело Ø 4,5" 316L 20 Ra механично включва скоби
AC30-0001-01 Asepconnect възел 3" Монтаж на съд 1" дебелина Изравнено чело Ø 5,6" 316L 20Ra механично включва скоби
AC30-CLAMP Asepconnect борд 3" 304 подходящ за Asepconnect
AC40-0101-01 Asepconnect възел 4 Монтаж на съд 1,5" дебелина Изравнено чело Ø 6,9" 316L/EN 1.4435 20 Ra механично включва скоби
AC40-1001-01 Asepconnect възел 4" Монтаж на съд 1" дебелина Изравнено чело Ø 6,7" 316L 20Ra механично включва скоби
CC15-01 Asepconnect борд 1"-1.5" 304 подходящ за Asepconnect
CC20-01 Asepconnect борд 2" 304 подходящ за Asepconnect
CC20-316L Asepconnect борд 2" 316L подходящ за Asepconnect
CC30-01 Asepconnect борд 3" 304 подходящ за Asepconnect
CC40-01 Asepconnect борд 4" 304 подходящ за Asepconnect
QC15-0001-70 1,5" полипропилен Quickonnect с 1,5" 316L tri-clamp
